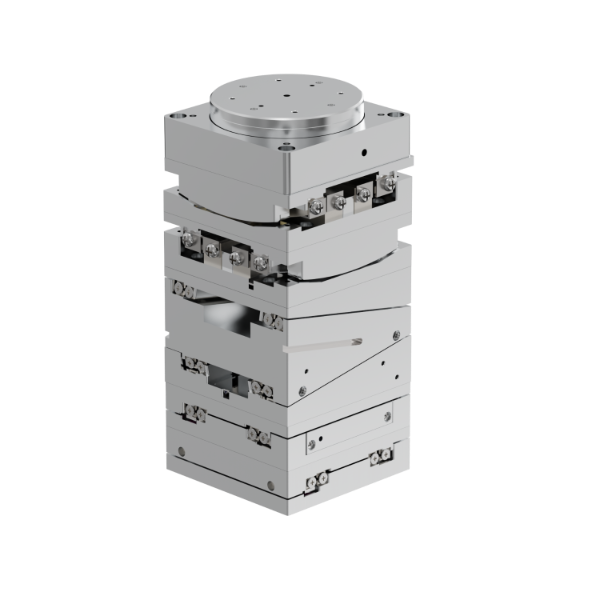

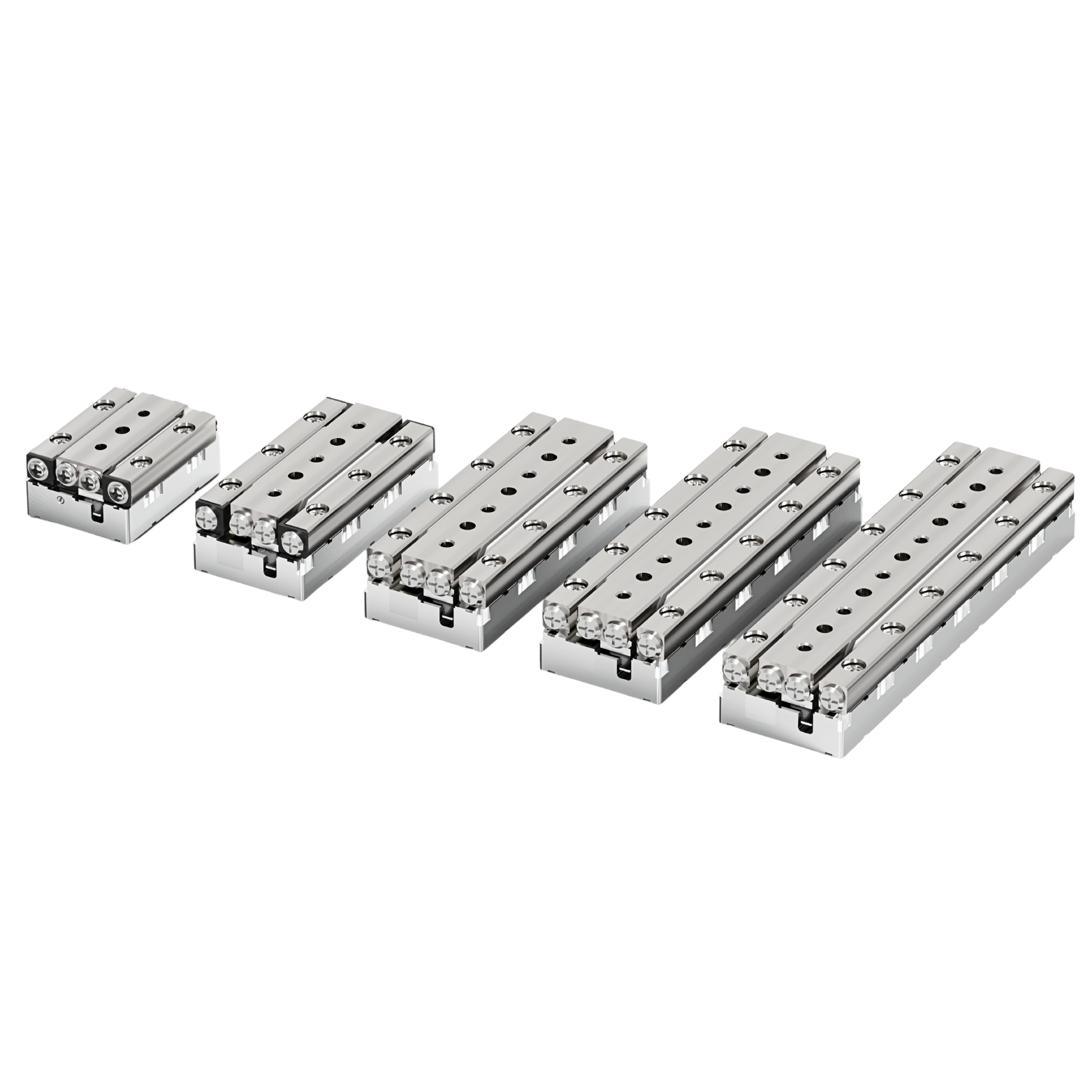

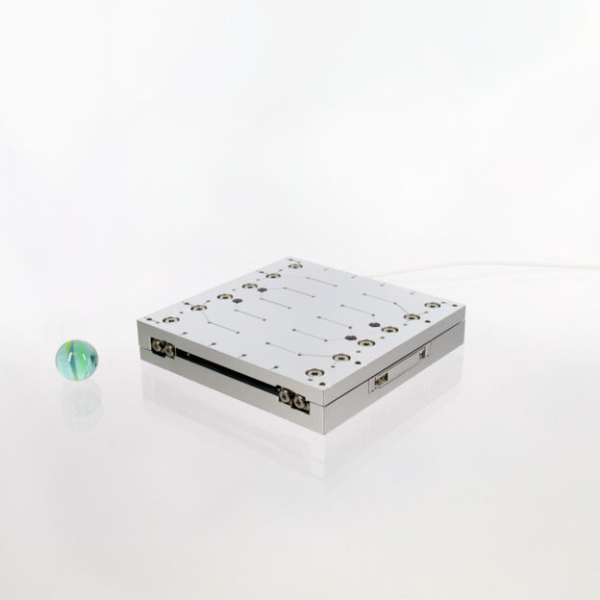

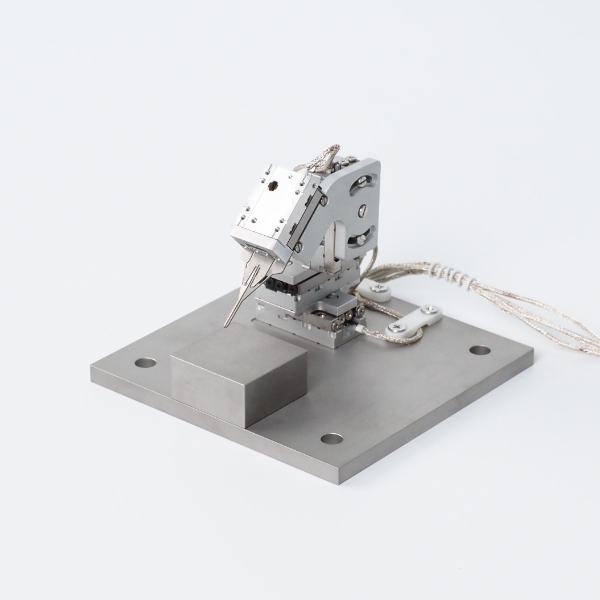

为您推荐相似的位移台
产品特点
l Ÿ XY轴直驱结构，Z轴丝杆结构 Ÿ 精密滚柱直线导轨导向
l Ÿ 三轴光栅闭环反馈 Ÿ 优化线缆管理系统
l Ÿ 结构、行程可定制 Ÿ 用于激光加工、3D打印等
应用领域
RBLM-XY-ZSG系列三轴精密运动台，定龙门结构，XY轴直驱结构安装到大理石基座上，Z轴伺服电机驱动安装到大理石横梁上，用于激光加工、3D打印等领域。
结构特点
XY轴为直驱结构，精密滑块滚柱导轨直接安装到大理石基座上，光栅尺闭环反馈。三片式十字叠层结构，有效降低XY轴上工作点的高度，X轴的宽度是Y轴长度的2/3，避免移动到极限位置时不稳，提升整体精度性能。
Z轴结构
Z轴安装在大理石龙门桥架上，伺服电机驱动带断电抱闸功能，防止断电负载脱落或出现人身伤害。可选配光栅尺闭环反馈，提升精度性能。根据用户的应用，确认Z轴到XY轴工作点的高度和间距。
精度性能
瑞邦精控对结构设计、材料选择、加工工艺、装配及检测方法等综合应用，XY轴重复定位精度±0.3μm，Z轴重复定位精度±0.5μm。
大理石机体
大理石作为机体，大理石因强度大、硬度高、不生锈、耐腐蚀性、耐磨性及稳定性好，应用于运动台上质量可靠，品质有保障。大理石做模态分析，优化结构尺寸，可依据客户的要求做最终设计。
规格指标
型号 Model | 单位 Units | RBLM-200XY-50ZSG | RBLM-300XY-100ZSG | |||||
轴系 Axis | — | X | Y | Z | X | Y | Z | |
行程 Travel | mm | 200 | 200 | 50 | 300 | 300 | 100 | |
补偿后定位精度 Accuracy | 高精版 Plus | μm | ±0.5 | ±1 | ±0.5 | ±1 | ||
普通版 Standard | ±1 | ±1 | ±1 | ±1.5 | ||||
双向重复定位精度 Bi-Dir Repeatability | 高精版 Plus | μm | ±0.3 | ±0.5 | ±0.3 | ±0.5 | ||
普通版 Standard | ±0.5 | ±1 | ±0.5 | ±1 | ||||
直线度 (1) Straightness | 高精版 Plus | μm | ±1 | ±1 | ±1.25 | ±1.5 | ||
普通版 Standard | ±2.5 | ±1.5 | ±3.5 | ±2.5 | ||||
平面度 (1) Flatness | 高精版 Plus | μm | ±1.25 | ±1 | ±1.5 | ±1.5 | ||
普通版 Standard | ±2.5 | ±1.5 | ±3.5 | ±2.5 | ||||
电子分辨率 Electronic Resolution (2) | nm | 0.3 或 5（XY选配） | ||||||
最大速度 (空载) Max Speed (No Load) (3) | m/s | 1 | 0.2 | 1 | 0.2 | |||
最大加速度 (空载) Max Acceleration (No Load) (3) | m/s² | 1, (5, 10 定制) | 1 | 1, (5, 10 定制) | 1 | |||
最大负载 Max Load | 30 | 15 | 30 | 15 | ||||
规格指标
型号 Model | 单位 Units | RBLM-400XY-150ZSG | |||
轴系 Axis | — | X | Y | Z | |
行程 Travel | mm | 400 | 400 | 150 | |
补偿后定位精度 Accuracy | 高精版 Plus | μm | ±0.75 | ±1.5 | |
普通版 Standard | ±1 | ±2 | |||
双向重复定位精度 Bi-Dir Repeatability | 高精版 Plus | μm | ±0.4 | ±0.5 | |
普通版 Standard | ±0.5 | ±1 | |||
直线度 (1) Straightness | 高精版 Plus | μm | ±1.75 | ±2 | |
普通版 Standard | ±4.5 | ±4 | |||
平面度 (1) Flatness | 高精版 Plus | μm | ±2 | ±2 | |
普通版 Standard | ±4.5 | ±4 | |||
电子分辨率 Electronic Resolution (2) | nm | 0.3 或 5（XY选配） | |||
最大速度 (空载) Max Speed (No Load) (3) | m/s | 1 | 0.2 | ||
最大加速度 (空载) Max Acceleration (No Load) (3) | m/s² | 1, (5, 10 定制) | 1 | ||
最大负载 Max Load | kg | 30 | 15 | ||
注：
以上为单轴精度指标，在洁净间内测试，温度20℃±1℃，湿度40%~60%RH，振动等级VC-E，测试点在负载板上25mm处，测试速度10mm/s，Renishaw激光干涉仪测量及自带分析方法，多轴系统与负载尺寸及测试点高度有关，环境的变化会导致精度变化，如要求非标准测试，请咨询我们。
1. 取决于平台安装表面的平面度。
2. 电子分辨率取决光栅尺及控制器的细分倍数。
3. 空载条件下指标，最大速度和加速度取决于负载大小。
订购信息
型号 | RBLM | -200XY-50ZSG | -N | -N | -1 | -0 | -C3 | -3 | -N |
描述 | 三轴精密运动台 | X轴行程200mm； Y轴行程200mm； Z轴行程50mm | 普通版 | 默认 | 增量式光栅1Vpp反馈 | 零点在行程中心位置 | 坦克拖链 | 线缆长度3米 | 无支撑钢架 |
名称 | 型号 | 描述 |
龙门系统 | RBLM | 三轴精密运动台 |
行程 | -200XY-50ZSG -300XY-100ZSG -400XY-150ZSG | X轴行程200mm；Y轴行程200mm；Z轴行程50mm X轴行程300mm；Y轴行程300mm；Z轴行程100mm X轴行程400mm；Y轴行程400mm；Z轴行程150mm |
精度等级 | -N -PLUS | 普通版 高精版 |
电子分辨率 | -N -0.3 -5 | 默认 电子分辨率0.3nm 电子分辨率5nm |
反馈方式 | -1 -T -ABS | 增量式光栅1Vpp反馈 增量式光栅TTL反馈 绝对式光栅反馈 |
零点位置 | -L -0 -R | 零点在行程左极限位置 零点在行程中心位置（标配） 零点在行程右极限位置 |
线缆管理 | -C2 -C3 | 无尘拖链 坦克拖链 |
线缆长度 | -3 -5 -DZ | 长度3米（标配） 长度5米 定制 |
支撑钢架 | -Y -N | 有支撑钢架 无支撑钢架（标配） |
产品货期: 90天
整机质保期: 12月
培训服务: 安装调试现场免费培训
