LK-2102 便携式气体CO2 /H2O通量测定系统

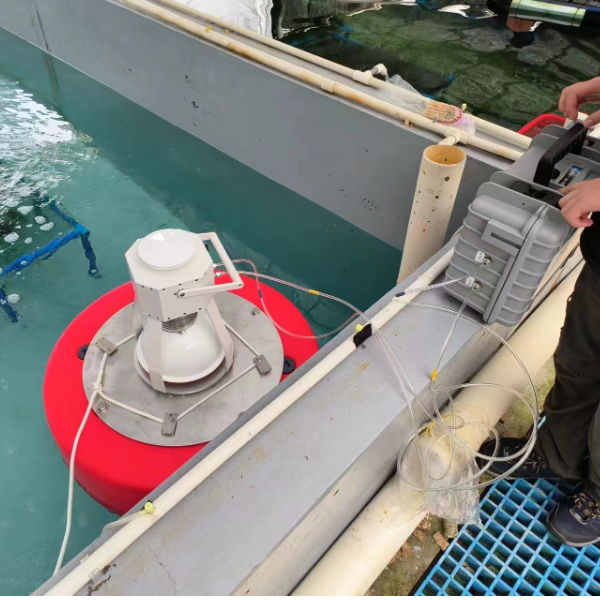

随着全球变化研究的广泛开展,气体通量的测定越来越受到关注。气体通量的测定通常包括植物叶片与大气界面气体通量测定,土壤表面与大气界面气体通量测定、生态系统与大气界面气体通量测定等。便携式气体通量测定系统主控模块、气体分析模块和前端采样模块。主控模块可以集成分析模块、气压、温湿度、GPS等数据,控制系统运行状态,根据客户需求进行气体通量或者呼吸速率的计算。气体分析模块标准配置了NDIR分析模块,可根据客户需求,更换不同类型的分析模块。根据不同的测量对象,可以选择不同的前端采样模块,例如土壤呼吸室、光合呼吸室以及适用于水面测量的浮漂式呼吸室。根据前端采样模块不同,可以自由设定计算参数,控制系统能够自动根据参数设定实时进行通量(呼吸速率)计算。
![微信图片_20230307093806.jpg 微信图片_20230307093806.jpg](https://img1.17img.cn/17img/images/202305/uepic/fb2f1901-c194-41e8-b22f-ba9704157a6f.jpg)
技术原理
l 系统采用非色散红外技术(NDIR)
l 仪器集成温度传感器,实时监测气室温度,具有温度补偿功能。
l 动态密闭气室法
l 能便携和固定使用,适用性广,能与土壤呼吸、群落光合、大气和土壤廓线等系统连接,也可以用于温室、开顶式气候箱等环境下的高精度 CO2、H2O测量。
l 免标定,无需标准气体定时标定。
主要特点
l 兼容性高,可以对接不同型号气体分析仪及采样前端
l 功耗低,锂电池供电可达8小时
l 扩展性高,可以附加多种传感器(例如:GPS,光辐射传感器等)
l 操作性强,强大的数据处理功能,能够在线实时进行数据处理
l 用户定制化程度高
性能指标
l 测量范围:CO2:0-2000ppm, H2O:0 ~ 6% 空气温度:-40~80℃
l 检测精度: CO2:±1.5% (带数据校准),H2O: 优于±1.5%读数
l 样品流量:1L/min 可调
l 呼吸室尺寸:220 mm(D) × 120 mm(H) 呼吸室重量<4.3 kg
l 定位模块 北斗GPS双模,2.0米CEP 2D RMS SBAS辅助(室外),速度精度 0.1m/s 95%(SA off)
l 自主开发系统控制软件,实时采集CO2、H2O浓度数据,可手动调节通量计算参数,可自动计算实时通量。
l 通量计算可采用线性回归或指数回归算法进行计算,可在系统里自主设定。
l 通量单位可设定为mg/m²·h或者μmol/m²·s。可在系统里自主设定。
l 可根据实际需求,选配光辐射传感器、土壤温湿度传感器、4G传输模块、风速风向传感器等。
l 控制平板为三防平板,满足欧盟CE认证,防水等级IP67。
系统运行参数
l 整个系统重量≤8kg,内置真空泵
l 内置电池;长达8小时连续测量,支持太阳能电池板供电
l 设备稳定运行时功耗:≤20w
l 数据输出:WIFI网络
l 操作温度:-20 ~ 45℃ 湿度:<99% R.H,无冷凝
系统配置:
l 含主机及内置CO2、H2O分析模块、真空泵单元 1套
l 手持平板1台
l 干燥管及干燥剂 1套
l 便携式呼吸室1瓶
l 便携式锂电电池及充电电源 1套
产地与厂家:中国 Eco-mind
